Tažná spojka WW-30 s příslušenstvím:
Parametry:
Tažná kulová spojka je vhodná pro použití u přívěsů s maximální celkovou hmotností nepřevyšující 3 000 kg. Maximální povolené svislé zatížení tažného zařízení je 150 kg.
Montáž:
Spojovací zařízení je určeno pro přímou montáž na tažné trubky o průměru 50 mm. S využitím přiložených vymezovacích podložek je možné ji osadit rovněž na tažné trubky menších rozměrů:
- průměr 46 mm (s použitím podložky o síle 2 mm)
- průměr 45 mm (s použitím podložky o síle 2,5 mm)
- průměr 40 mm (s použitím podložky o síle 5 mm)
- průměr 35 mm (s použitím podložek o síle 5 mm + 2,5 mm)
Tažnou spojku lze namontovat pomocí šroubů umístěných křížem, anebo podélně. V případě mnontáže šroubů křížem je rozteč děr 40 mm, pro montáž podélně („vedle sebe“) je rozteč 50 – 54 mm. V případě montáže podél použijte přibalený šroub M12x90 s podložkami na obou stranách a samojistnou maticí v přední části tažné spojky a šroub M12x80 se samojistnou maticí v zadní části. V případě montáže pomocí šroubů křížem použijte pro vodorovné uchycení přibalený šroub M12x90 s podložkami na obou stranách a samojistnou maticí a pro svislé uchycení přiložený šroub M12x80 se sedlovou položkou* a samojistnou maticí. Přiložené samojistné matice lze použít pouze jednou. Při opakované montáži tažné spojky je třeba je vyměnit za nové.

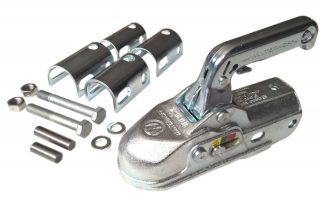

Obsah balení:
- 1x Tažná spojka WW-30
- 4x vymezovací podložka
- 1x šroub M12x90
- 1x šroub M12x80
- 2x jednorázová samojistící matice M12
- 2x podložka pod matici M12
- 1x pomocný čep pro uchycení tlumiče 12×34 mm
- 1x pomocný čep pro uchycení tlumiče 12×49 mm
Kloub přípojný Winterhoff 30-K+Z 3000 kg + sada redukcí pr. 35-40-45-50 mm
